排煙防火閥

適用：

排煙防火閥一般安裝在排煙系統的風管上，平時常閉，發生火災時煙感探頭發出火警信號，控制中心通過DC24V給閥上電磁鐵，使閥門打開，或人手動打開閥門進行排煙，當煙道溫度達到280℃時自動關閉，手動復位。

性能：

平常為關閉狀態；

電訊號DC24V±2.4V將閥門打開；

手動可使閥門打開，手動復位；

溫度達到280℃時閥門關閉，輸出電訊號；

根據要求可與其它設備聯鎖。

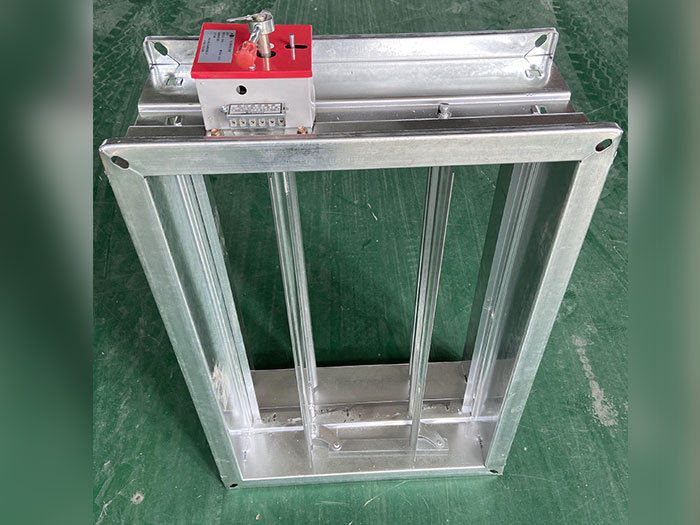

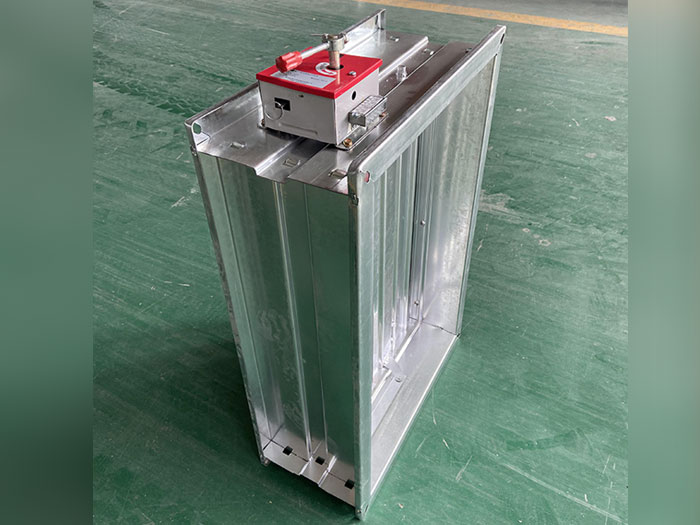

電動防火閥

特點：電動防火閥與其他防火閥一樣安裝在空調系統的管道上，它的控制機構是從瑞士進FS24或FS220電動彈簧復位機構，它與傳統的防火閥所不同的是，當失火時，切斷電源閥門靠復位彈簧，立即關閉，閥門平時始終為通電狀態，且耗電極小，關閉后有發訊號和不發電訊號兩種，通電即可使閥門復位。該閥的控制機構安裝可以組成防火閥，排煙閥，亦可在風量調節閥上使用，可以手動進行工作和復位操作。

電動排煙防火閥

特點：電動排煙防火閥一般安裝在排煙管道上，它的控制機械是從瑞士進口的BS30閉合機構，BMF24或BMF220電動彈簧復位機構。BAL70溫度熔斷機構，它與傳統的排主火閥有所不同，切斷電源，閥門靠復位彈簧，立即關閉，閥門平時始終為通電狀態，且耗電極小，打開后有信號發出，當管道氣溫達到280℃時，閥門自動關閉，可發出關閉信號，也可手動進行工作復位操作，通電可使閥門復位，該閥的控制機構安裝可以組成防煙防火閥，斷電后自動關閉，或者70℃溫度熔斷器動作，閥門關閉。

產品構成及技術性能

●主要零部件的構成：主要部件有閥門、葉片、葉片軸、軸套、溫度熔斷器、控制器等。閥體和葉片均為鋼板材質，葉片經過沖壓成型，閥體經過機械加工而成，選用銅制軸套，采用性能可靠的溫度熔斷器、電控執行器。

a）、閥體

閥片采用≥2.0mm厚的鋼板制作，閥體表面平整、端正，無歪斜翹曲等現象。閥門的焊縫表面光滑、平整、均勻，無夾渣、疏松等缺陷 。閥體的表面做防腐處理。閥門各零件的表面無裂紋、壓坑及明顯的凹凸、錘痕、毛刺等缺陷。

b)、葉片：

采用優質鋼板。

c)、葉片軸：

采用Φ12mm鋼軸。

d)、軸套：

采用銅制軸套。

e)、溫度熔斷器：

溫度熔斷器的熔斷溫度70℃（280℃），是批準生產的、檢驗合格的。

f)、手動關閉：

手動拉繩關閉時，動作靈敏、可靠，關閉后把手復位正常、靈敏可靠。拉繩轉動靈活，不會出現卡住現象。

g)、電動關閉：

通過DC24V/0.7A電流時，防煙防火閥能自動關閉。

h)耐腐蝕性

閥門在經過120h鹽霧腐蝕試驗后，仍能正常開啟，并保持要求的絕緣電阻性能。

i)、耐顛震性能：

承受震動次數為100次/分，加速度為30m/s2,歷時2小時的顛震試驗，仍能符合相關標準要求。緊固件無松動和位移現象。

●主要原材料

序號 部件名稱 規格型號或材質 產地 廠家

1 閥體 冷板 上海 上海寶鋼集團

2 葉片 鋼板 上海 上海寶鋼集團

3 軸 鋼軸φ12 江蘇 江蘇靖江八達暖通設備有限公司

4 手柄 鋼制 江蘇 江蘇靖江八達暖通設備有限公司

5 執行機構 ZAJ-1 江蘇 江蘇靖江八達暖通設備有限公司

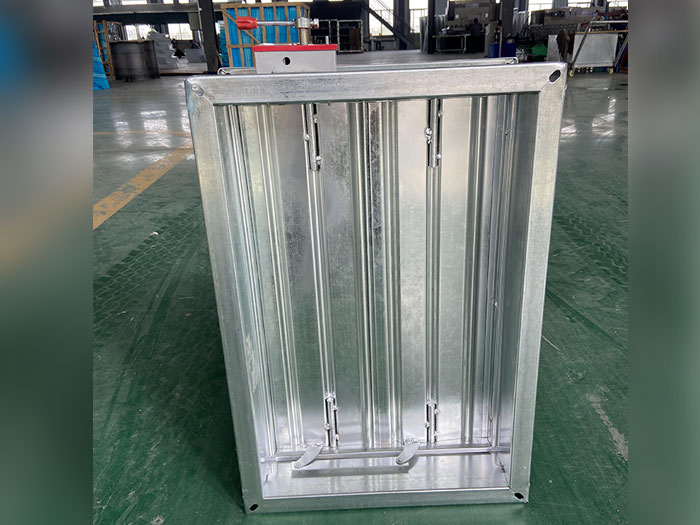

電動防火閥安裝在通風、空氣調節系統的送、回風管道上，平時呈開啟狀態，火災時當管道內煙氣溫度達到70度時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火的作用。

（1）閥門平時處于常開狀態，當氣流溫度達到70℃時，溫感探測器動作，閥門關閉；

（2）可通過DC24V電源使閥門關閉；

（3）手動關閉或手動復位；

（4）0°～90°范圍內手動調節葉片開啟度（調節型）；

（5）輸出閥門關閉信號，可與其它防火設備聯鎖。
